Выбор остекления для жилого дома или балкона часто сводится к сравнению цен и цветов. Между тем готовое изделие представляет собой сложную систему, где каждый узел влияет на герметичность, сохранение тепла и срок службы. Если разобраться в устройстве заранее, проще задать правильные вопросы менеджеру и избежать типичных ошибок при заказе.

Многие покупатели впервые сталкиваются с терминами «камера», «армирование», «поворотно-откидной механизм» только в салоне. Из-за этого решения принимаются на эмоциях. На практике разница между бюджетной и надёжной системой кроется в толщине стенок профиля, классе фурнитуры и формуле стеклопакета.

Если отвечать кратко: современные пластиковые окна собираются из многокамерного ПВХ-профиля с металлическим усилителем, подвижных створок, герметичного стеклопакета, фурнитурного механизма и двух-трёх контуров уплотнения. Все элементы работают как единая система, удерживая тепло и защищая помещение от шума и влаги.

Пластиковый профиль: строение и виды

Основой любой конструкции служит экструдированный брус из непластифицированного поливинилхлорида. Внутри него поперечные перегородки образуют замкнутые воздушные полости. Именно эти полости называют камерами. Воздух плохо проводит тепло, поэтому увеличение числа камер повышает сопротивление теплопередаче.

По ГОСТ 30673 профили делят на классы А, В и С в зависимости от толщины наружных стенок. Класс А имеет лицевую стенку не тоньше 3 мм и нелицевую не тоньше 2,5 мм. Такие системы чаще применяют в жилых домах и при остеклении лоджий. Класс В допускает более тонкие стенки и встречается в эконом-сегменте.

Внутрь главной (армирующей) камеры вставляют стальной вкладыш толщиной 1,5-2 мм. Он компенсирует низкую жёсткость пластика и предотвращает прогиб под весом стеклопакета и ветровой нагрузкой. Без армирования рамы шириной более полутора метров быстро теряют геометрию.

Количество камер

Трёхкамерный профиль подходит только для неотапливаемых помещений или временных конструкций. Пятикамерный уже соответствует современным требованиям к энергоэффективности для большинства регионов. Семикамерные варианты применяют в панорамном остеклении и в домах с повышенными требованиями к тишине.

  • 3 камеры — холодное остекление балконов и хозяйственных построек.
  • 5 камер — стандарт для жилых комнат и кухонь.
  • 6-7 камер — повышенная тепло- и звукоизоляция.

Важно понимать: само по себе большое количество камер не гарантирует результат. Если стенки тонкие, а армирование слабое, выигрыш в теплоизоляции оказывается минимальным. Поэтому при выборе смотрят сразу на класс профиля, толщину металла и монтажную глубину.

Ширина профиля

Монтажная глубина измеряется от наружной плоскости рамы до внутренней. Классические системы имеют 58-62 мм. Более широкие (70-76 мм и выше) дают место для толстого стеклопакета и дополнительного контура уплотнения. Для остекления лоджий и французских балконов часто выбирают именно 70-миллиметровые серии.

Широкий профиль позволяет установить двухкамерный пакет с дистанцией 16-18 мм и заполнить камеры аргоном. Это заметно снижает теплопотери по сравнению с однокамерным пакетом в узкой раме. Кроме того, увеличивается площадь притвора, что улучшает герметичность.

Популярные категории

Пластиковые окна
от 6 158 ₽ /м²
Пластиковые окна
Пластиковые двери
от 13 290 ₽ /м²
Пластиковые двери
Остекление балконов
от 6 158 ₽ /м²
Остекление балконов
Загородное остекление
от 11 670 ₽ /м²
Загородное остекление
Остекление коттеджей
от 11 670 ₽ /м²
Остекление коттеджей
Алюминиевые системы ALURIX
от 39 900 ₽ /м²
Алюминиевые системы ALURIX
Пластиковые окна Melke Centum
от 11 672 ₽ /м²
Пластиковые окна Melke Centum

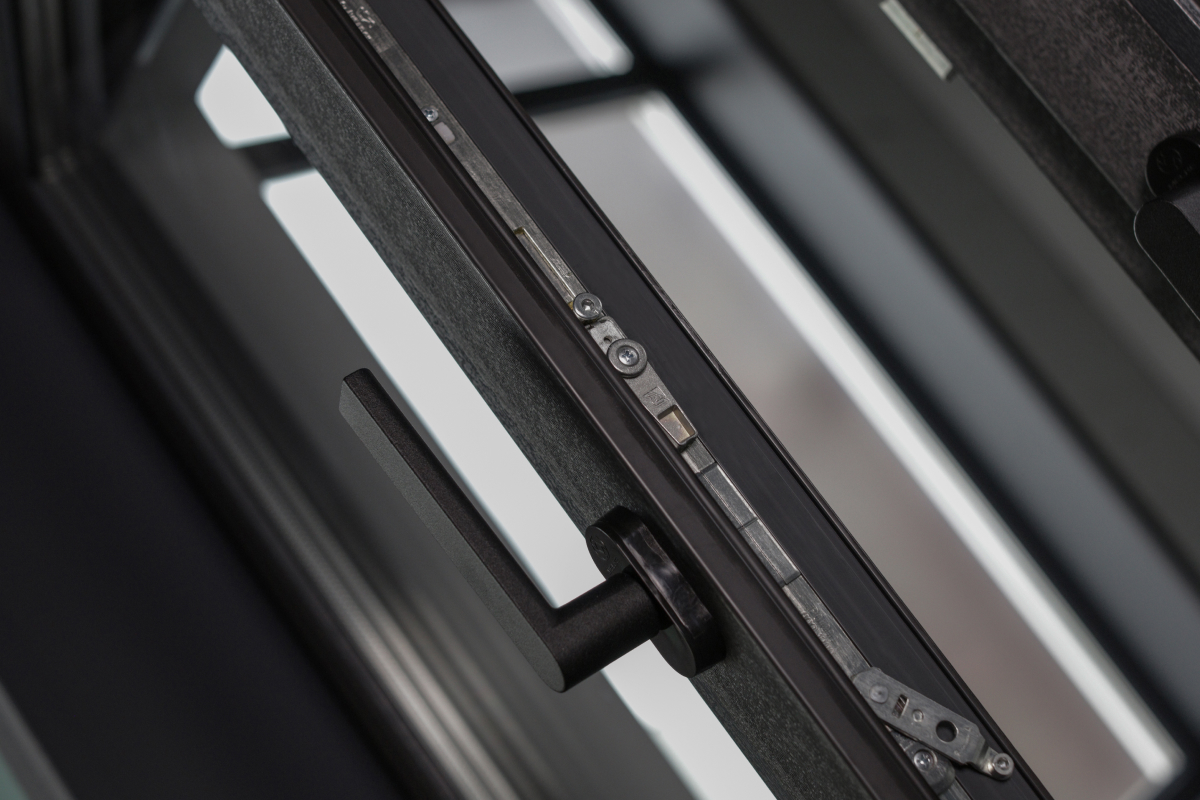

Оконная фурнитура: из чего состоит механизм

Без надёжной фурнитуры даже самый тёплый профиль бесполезен. Механизм отвечает за прижим створки, открывание и фиксацию в разных положениях. Основные детали — петли, запорные планки, угловые передачи, ножницы откидывания и ручка. Все они соединены в единую цепь, которая передаёт усилие от ручки по периметру.

«Качество фурнитуры напрямую влияет на срок службы всего изделия. Экономия на петлях и зацепах приводит к провисанию уже через два-три сезона», — отмечает Александр Макаров, директор Академии Melke.

По ГОСТ 30777 фурнитура должна обеспечивать не менее 20 000 циклов открывания-закрывания без потери работоспособности. На практике качественные комплекты выдерживают значительно больше. Регулировка петель в трёх плоскостях позволяет компенсировать небольшие перекосы, возникающие при усадке здания.

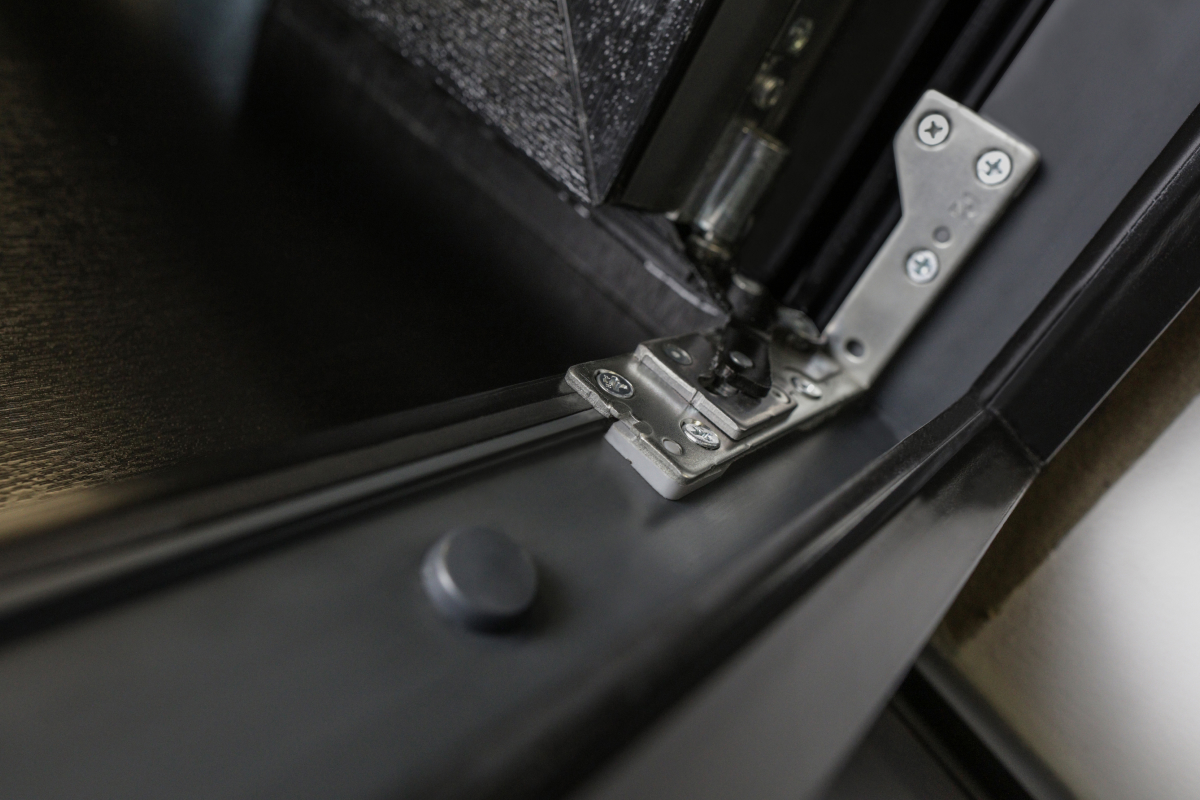

Основные элементы фурнитуры

В стандартный комплект входят следующие детали:

  • верхняя и нижняя петли с возможностью регулировки;
  • основной запор с подвижными цапфами;
  • угловые передачи, передающие движение на вертикальные стороны;
  • ответные планки, закреплённые на раме;
  • микролифт, поддерживающий створку при закрывании;
  • блокиратор ошибочного действия, не дающий одновременно открыть и откинуть.

Все элементы изготавливают из стали с антикоррозийным покрытием. В премиальных сериях применяют дополнительное покрытие, устойчивое к воздействию влаги и перепадам температуры.

Режимы работы

Поворотно-откидная система позволяет открывать створку полностью или откидывать верхнюю часть на 10-15 см. Дополнительно многие комплекты оснащены микропроветриванием. В этом режиме образуется щель 3-5 мм, достаточная для притока воздуха без ощутимого сквозняка.

Для балконов и лоджий иногда выбирают раздвижные механизмы. Они экономят пространство, но уступают по герметичности поворотно-откидным. В жилых комнатах предпочтение обычно отдают классической схеме с возможностью полного открытия для мытья и откидывания для проветривания.

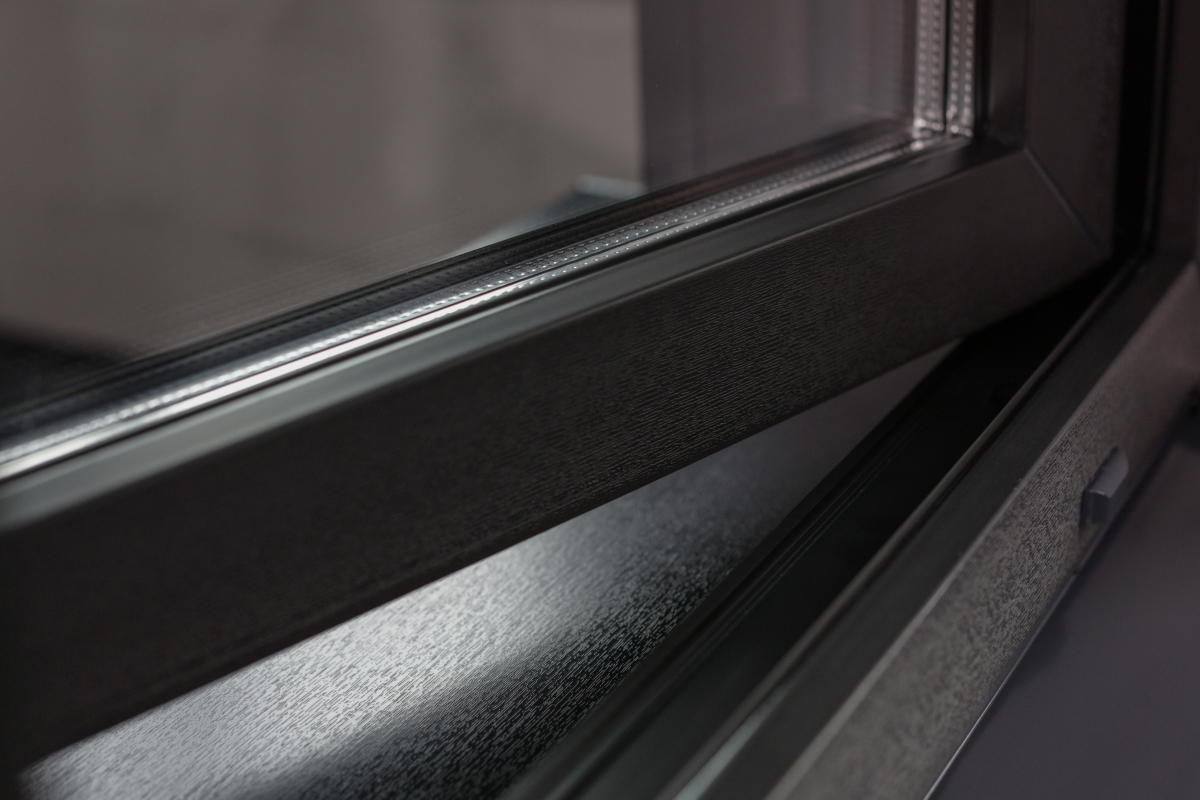

Оконные створки: конструкция и части

Створки изготавливают из того же профиля, что и раму, только с другими пазами под фурнитуру и штапик. Внутри также стоит армирующий вкладыш. От веса стеклопакета зависит, какую толщину стали выбирают. Для тяжёлых двухкамерных пакетов применяют замкнутый контур армирования, который даёт максимальную жёсткость.

Штапик — съёмная деталь, которая фиксирует стеклопакет в фальце створки или рамы. Его снимают при замене пакета или ремонте. Между штапиком и стеклом обязательно ставят уплотнительную прокладку, исключающую прямой контакт пластика со стеклом.

Поворотные и откидные створки

Поворотные створки открываются только в одной плоскости. Откидные — только на проветривание. Самый распространённый вариант — комбинированный поворотно-откидной. Он удобен и для мытья наружной стороны, и для ежедневного проветривания. На балконах и лоджиях иногда ставят раздвижные системы, чтобы экономить пространство.

Глухие части (без открывания) применяют там, где проветривание не требуется или где размеры превышают допустимые для створки. По ГОСТ 30674 площадь одного открывающегося элемента не должна превышать 2,5 м². Это ограничение связано с нагрузкой на петли и общую жёсткость конструкции.

Подоконник и водоотлив: назначение и монтаж

Подоконник закрывает нижнюю часть проёма изнутри и служит дополнительной тепловой подушкой. Он перекрывает монтажный шов и не даёт холодному воздуху подниматься от стены. Снаружи монтируют отлив. Он отводит дождевую воду от монтажного шва и предотвращает намокание фасада.

При установке подоконника оставляют компенсационный зазор 5-10 мм по краям. Его заполняют пеной или герметиком. Если этого не сделать, при нагреве от солнечных лучей панель может деформироваться и оторваться от стены. Отлив крепят с уклоном наружу не менее 5 градусов, чтобы вода стекала свободно.

Материалы подоконников

Чаще всего используют ПВХ-панели толщиной 20-30 мм с рёбрами жёсткости внутри. Они лёгкие, не боятся влаги и просто моются. Также встречаются варианты из искусственного камня, акрила и дерева. Каменные подоконники тяжелее и требуют усиленного крепления. Деревянные нуждаются в регулярной обработке защитными составами.

Подставочный профиль (иногда называют подставочным брусом) устанавливают под нижней частью рамы. Он упрощает крепление отлива и подоконника, а также повышает теплоизоляцию нижней зоны. Без него холод легче проникает через нижний монтажный шов.

Откосы окна: отделка и утепление

Откосы закрывают боковые и верхнюю части проёма. Без них монтажный шов остаётся открытым, и через него уходит тепло. Правильно выполненные откосы повышают общую энергоэффективность остекления и придают законченный вид всей конструкции.

Толщина утеплителя под откосом должна быть достаточной, чтобы исключить промерзание. Обычно применяют минеральную вату или экструдированный пенополистирол. Стыки со стеной и рамой герметизируют, чтобы не было мостиков холода.

Пластиковые откосы

Сэндвич-панели толщиной 10 мм с утеплителем внутри — самый быстрый способ отделки. Их крепят на специальный стартовый профиль или непосредственно на монтажную пену. Альтернатива — гипсокартон с последующей шпаклёвкой и покраской. Этот способ занимает больше времени, но позволяет получить идеально ровную поверхность под любой цвет.

При выборе пластиковых откосов обращают внимание на толщину внешнего слоя и качество покрытия. Дешёвые панели могут желтеть от ультрафиолета или коробиться при перепадах температуры. Качественные сэндвич-панели сохраняют внешний вид десятилетиями.

Уплотнители и армирующий профиль: скрытые элементы

Два контура уплотнения — обязательное требование ГОСТ 30674 для изделий, устанавливаемых в отапливаемых помещениях. Наружный контур защищает от дождя и ветра, внутренний — от проникновения холодного воздуха. Материал — EPDM или TPE. Эти эластомеры сохраняют эластичность при температурах от -40 до +70 °C и не твердеют со временем.

Армирующий профиль из оцинкованной стали толщиной не менее 1,5 мм ставится в главную камеру. Он соединяется с пластиком саморезами через определённый шаг. Для цветных профилей требования к армированию жёстче, потому что тёмный пластик сильнее нагревается на солнце и расширяется.

Типы уплотнителей

  • EPDM — классика, стойкий к ультрафиолету и озону;
  • TPE — термопластичный эластомер, проще в переработке и сварке;
  • силиконовые — применяют в особых климатических зонах и специальных сериях.

Форма сечения уплотнителя тоже важна. Многолепестковые и трубчатые варианты лучше заполняют зазор и дольше сохраняют прижим. При замене старых уплотнителей важно подбирать сечение, соответствующее пазу конкретного профиля.

Оконный блок: что это и из чего состоит

Оконный блок — это полностью собранное изделие, готовое к монтажу в проём. В него входят рама, створки (или глухое заполнение), стеклопакет, фурнитура и уплотнители. По ГОСТ 30674-2023 площадь одного открывающегося элемента не должна превышать 2,5 м², а общая площадь изделия обычно ограничена 6 м².

Блоки могут быть глухими, поворотными, откидными, поворотно-откидными и раздвижными. Выбор схемы открывания зависит от назначения помещения и расположения мебели. Для кухонь часто делают одну створку поворотно-откидной, а вторую — глухой. Это снижает стоимость и повышает жёсткость.

Рама, створки, стеклопакет

Рама — неподвижная часть, которая крепится к стенам проёма анкерами или пластинами. Створки навешиваются на петли. Стеклопакет занимает до 80 % площади и отвечает за светопропускание и основную долю теплоизоляции. Формула пакета (например, 4-16-4) показывает толщину стёкол и ширину дистанционной рамки.

Однокамерный пакет (два стекла) применяют в основном на холодных балконах и в дачных домах. Двухкамерный (три стекла) — стандарт для жилых помещений. Заполнение камер аргоном или криптоном дополнительно снижает теплопроводность. Энергосберегающие покрытия на стекле отражают тепловое излучение обратно в комнату.

Элемент

Основная функция

Материал

Ключевые параметры

Рама

Несущая основа

ПВХ + сталь

Класс А, 5-7 камер

Створка

Открывание и прижим

ПВХ + сталь

Армирование 1,5-2 мм

Стеклопакет

Свет и теплоизоляция

Стекло + газ

4-16-4 или 4-14-4-14-4

Фурнитура

Механика открывания

Сталь с покрытием

20 000+ циклов

Уплотнитель

Герметичность

EPDM / TPE

Два контура минимум

Схема пластикового окна: чертеж и детали

На разрезе видно, как все части стыкуются друг с другом. Снаружи расположен отлив, затем рама с наружным уплотнителем, стеклопакет, штапик, внутренний уплотнитель, створка, петли и подоконник. Дренажные отверстия в нижней части рамы отводят конденсат наружу, не давая воде скапливаться в фальце.

Чертёж в разрезе помогает понять, где находятся слабые места. Мостики холода чаще всего возникают в зоне монтажного шва, под подоконником и в углах. Поэтому правильный монтаж по ГОСТ 30971 не менее важен, чем качество самого блока.

Обозначения на чертеже

Обычно цифрами маркируют следующие позиции:

  • 1 — наружный уплотнитель;
  • 2 — армирующий вкладыш;
  • 3 — камеры профиля;
  • 4 — штапик с уплотнителем;
  • 5 — дистанционная рамка стеклопакета;
  • 6 — внутренний контур уплотнения;
  • 7 — фурнитурный паз;
  • 8 — дренажные отверстия.

При изучении схемы обращают внимание на глубину установки стеклопакета в фальц. По стандарту она должна быть не менее 14 мм. Это защищает край пакета от промерзания и снижает риск образования конденсата на внутреннем стекле.

Механизм открывания: как работает окно

При повороте ручки вниз цапфы входят в ответные планки и создают равномерный прижим по всему периметру створки. При повороте вверх ножницы откидывают верхнюю часть. Блокиратор не позволяет одновременно открыть и откинуть, защищая механизм от поломки. Микролифт приподнимает створку при закрывании, снижая нагрузку на петли.

Регулировка фурнитуры выполняется шестигранным ключом. С её помощью можно усилить или ослабить прижим, выровнять створку по горизонтали и вертикали. Эту операцию рекомендуется проводить раз в сезон, особенно после первого года эксплуатации, когда здание даёт усадку.

Поворотно-откидной механизм

Это самая распространённая система для жилых домов и квартир. Она сочетает удобство полного открытия и безопасного проветривания. Для тяжёлых створок используют усиленные петли с регулировкой в трёх плоскостях. Такие петли выдерживают вес до 130-150 кг в зависимости от производителя.

На балконах и в помещениях с ограниченным пространством иногда ставят штульповые конструкции. В них две створки закрываются без импоста посередине, что даёт больший световой проём. Одна створка становится ведущей (с ручкой), вторая — ведомой.

Если отвечать кратко: пластиковое окно — это согласованная работа профиля, стеклопакета, фурнитуры и уплотнителей. Каждый элемент влияет на итоговое сохранение тепла и долговечность. Правильный выбор камерности, ширины профиля и качества фурнитуры даёт результат на десятилетия при условии грамотного монтажа.

Главное

При выборе остекления для балконов, лоджий или жилых комнат стоит смотреть не только на цену. Количество камер профиля, толщина армирования, тип стеклопакета и класс фурнитуры определяют, насколько комфортно будет внутри. Соответствие ГОСТ 30674 и 30673 служит дополнительной гарантией качества конструкции.

Отдельное внимание уделяют монтажу. Даже идеальный блок потеряет свойства, если шов выполнен с нарушениями. Трёхслойный монтажный шов (пароизоляция изнутри, утеплитель в середине, гидроизоляция снаружи) — обязательное условие долгой службы. Только в этом случае окна будут работать так, как задумано производителем.
