Современное остекление жилых и коммерческих объектов определяет комфорт, микроклимат и энергоэффективность всего здания. Ключевую роль в функциональности любой конструкции играет подвижная часть — створка. Именно она отвечает за регулярное проветривание, удобный доступ к наружным поверхностям для мытья, а также за герметичность при закрытии. Грамотный выбор конфигурации переплетов позволяет сохранить тепло в зимний период и обеспечить безопасное использование системы на протяжении десятилетий.

При обустройстве частных домов и городских квартир покупатели сталкиваются с разнообразием механизмов, материалов и способов открывания. Разберем детально, как устроены оконные переплеты, чем отличаются пластиковые системы от аналогов, каков порядок их установки и на что обратить внимание при проектировании фасадов, выходов на террасу и проемов балконов.

Если отвечать кратко:

Створка — это подвижная или фиксированная часть оконных блоков, удерживающая стеклопакет. Выбор типа открывания зависит от задач помещения: поворотно-откидные механизмы обеспечивают максимум удобства, глухие секции снижают стоимость и повышают теплоизоляцию, а раздвижные системы экономят полезную площадь лоджий и балконов. Важно грамотно подобрать комплектацию, чтобы обеспечить удобство пользования.

Что такое створка окна

Оконная створка представляет собой открывающуюся или зафиксированную светопрозрачную часть конструкции, которая обрамляет стеклопакет и крепится к базовой раме. Назначение этого элемента состоит в разграничении внутреннего и внешнего пространства, обеспечении воздухообмена и защите помещения от уличного шума, осадков и холода. В современных оконных блоках именно на этот сегмент приходится основная механическая и динамическая нагрузка.

Геометрия и жесткость элемента обеспечиваются внутренним стальным армированием, скрытым внутри профиля. Качественные пластиковые окна изготавливаются из многокамерных систем, где каждый отсек выполняет определенные задачи: отвод конденсата, размещение металлических вкладышей и фиксация уплотнительных контуров. В зависимости от архитектуры здания и габаритов светового проема переплеты могут делиться на несколько частей вертикальными или горизонтальными импостами.

В соответствии с требованиями государственного стандарта ГОСТ 23166-2021 «Конструкции оконные и балконные», прочностные характеристики створчатых элементов должны выдерживать повышенные ветровые нагрузки и весовое давление многокамерных стеклопакетов. Для предотвращения деформаций при сезонных перепадах температур в системах Melke применяется технология коэкструзии, объединяющая первичный пластик и вторичное ПВХ сырье высокой плотности.

Надежность функционирования зависит не только от материала стеклопакета, но и от фурнитуры. Специальные стальные зацепы и цапфы обеспечивают плотный прижим по всему контуру, исключая продувания. При проектировании фасадов загородных домов и городских жилых комплексов параметры переплетов рассчитываются с учетом статических нагрузок, чтобы избежать провисания тяжелых застекленных элементов со временем.

Створка и рама окна: в чем разница

Для понимания механики работы всей системы важно четко разграничивать понятия несущей рамы и створки. Рама является неподвижным каркасом, который жестко монтируется в строительный проем стены с помощью анкеров или монтажных пластин. Она принимает на себя основные нагрузки от здания и служит несущим основанием для всех остальных элементов оконного блока.

В свою очередь, створка — это навесная или встроенная часть, которая соединяется с рамой при помощи петельных групп или направляющих рельсов. Если рама остается статичной на протяжении всего срока службы, то открывающаяся часть постоянно совершает циклы движения. По этой причине требования к геометрической точности профиля створок существенно выше, ведь любой перекос на миллиметр приведет к заклиниванию или снижению герметичности.

Конструктивное различие кроется также в строении профильных систем. Профиль створки имеет специальный наплав (фальц), закрывающий зазор между подвижной частью и коробкой рамы. Под этот наплав укладывается эластичный уплотнитель. В качественных системах остекления применяется от двух до трех контуров уплотнения из синтетического каучука (EPDM), что гарантирует полное отсутствие сквозняков.

Также стоит отметить разницу в комплектации фурнитуры. На несущей коробке монтируются ответные планки, а на подвижном переплете устанавливается основной запорный замок, угловые переключатели, петли и откидные ножницы. Подобное разделение функций позволяет создавать как классические распашные окна, так и сложнейшие портальные двери для выхода на террасы или при остеклении лоджий.

Популярные категории

Пластиковые окна
от 6 158 ₽ /м²
Пластиковые окна
Пластиковые двери
от 13 290 ₽ /м²
Пластиковые двери
Остекление балконов
от 6 158 ₽ /м²
Остекление балконов
Загородное остекление
от 11 670 ₽ /м²
Загородное остекление
Остекление коттеджей
от 11 670 ₽ /м²
Остекление коттеджей
Алюминиевые системы ALURIX
от 39 900 ₽ /м²
Алюминиевые системы ALURIX
Пластиковые окна Melke Centum
от 11 672 ₽ /м²
Пластиковые окна Melke Centum

Основные виды оконных створок по способу открывания

Способ открывания определяет удобство повседневной эксплуатации, схемы меблировки комнаты и эффективность проветривания. Современные производственные линии позволяют выпускать пластиковые конструкции с различными типами кинематики. Каждая схема обладает своими эксплуатационными преимуществами и техническими ограничениями, которые следует учитывать еще на этапе составления проекта остекления.

Поворотные схемы представляют собой классический вариант, когда полотно распахивается внутрь помещения вокруг вертикальной оси. Это обеспечивает удобный доступ к внешней стороне стекла для мытья, однако требует свободного пространства перед окном. Открытое полотно может задевать шторы или предметы на подоконнике, что не всегда удобно в условиях небольших городских квартир или при обустройстве узких балконов.

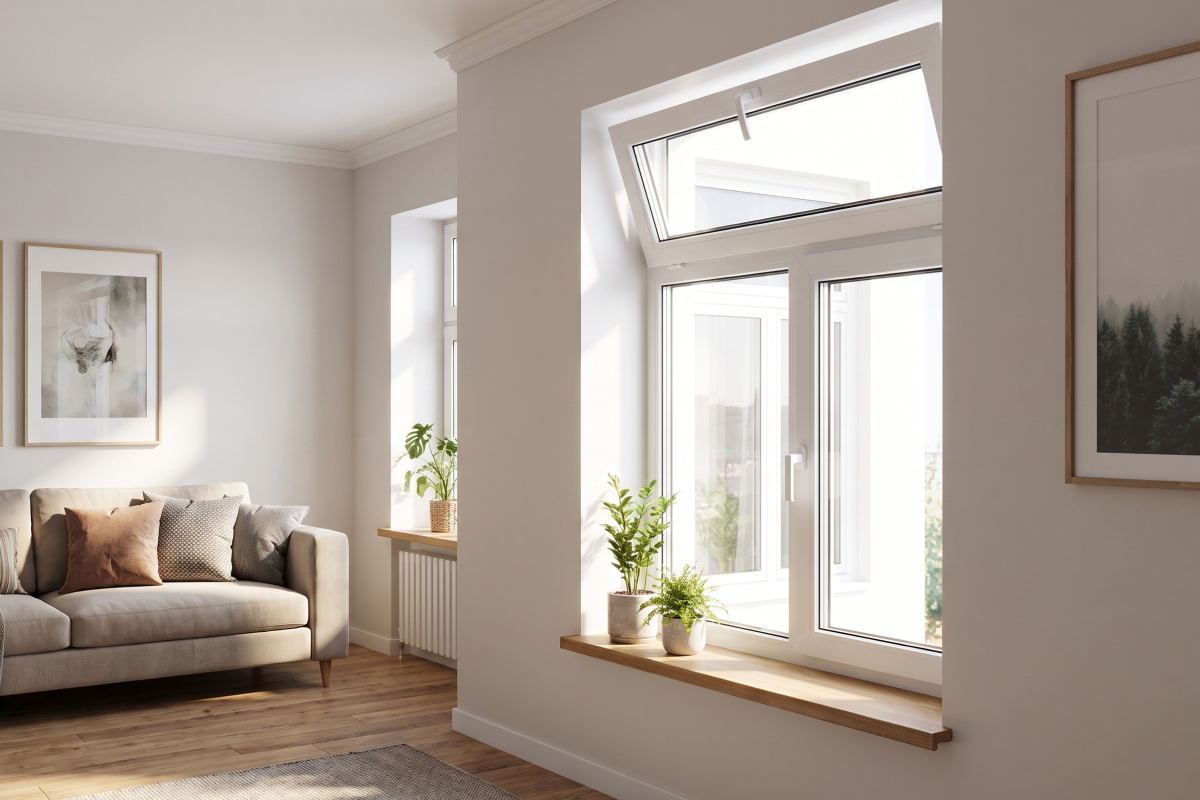

Откидными вариантами (фрамужными) называют переплеты, отклоняющиеся верхней частью внутрь комнаты по горизонтальной нижней оси. Такое решение идеально подходит для подвальных помещений, спортзалов, лестничных пролетов и санузлов, где требуется постоянное притоковое проветривание без риска для детей или захлопывания от порыва ветра. Однако вымыть снаружи такой стеклопакет без доступа со стороны улицы достаточно сложно.

Раздвижные системы смещаются параллельно плоскости рамы по специальным направляющим. Это наиболее популярный тип механизмов для холодного и панорамного остекления лоджий, веранд и выходов на балкон. Они абсолютно не занимают полезную площадь комнаты при открывании, позволяя максимально рационально использовать прилегающую зону. Для теплого контура применяют наклонно-раздвижные портальные двери с прижимным механизмом.

Ниже представлена сравнительная таблица характеристик основных типов створчатых элементов, помогающая подобрать оптимальное решение для разных задач:


Виды створки

Способ открывания

Преимущества

Рекомендуемая область применения

Глухие

Не открывается

Максимальная герметичность, доступные цены, высокий световой поток

Центральные секции домов, глухое остекление фасадов, примыкания к двери

Поворотные

Распахивание по вертикали

Удобный уход за стеклом, открывает весь проем

Жилые комнаты, кухни, стандартные балконы

Откидные

Откидывание по нижней оси

Безопасное проветривание, экономия места

Фрамуги, санузлы, технические помещения

Поворотно-откидные

Распахивание и откидывание

Универсальность, регулируемый воздухообмен, микропроветривание

Спальни, детские, основные пластиковые окна

Раздвижные

Смещение по направляющим

Полное сохранение полезной площади комнаты

Остекление балконов, лоджий, портальные двери террас

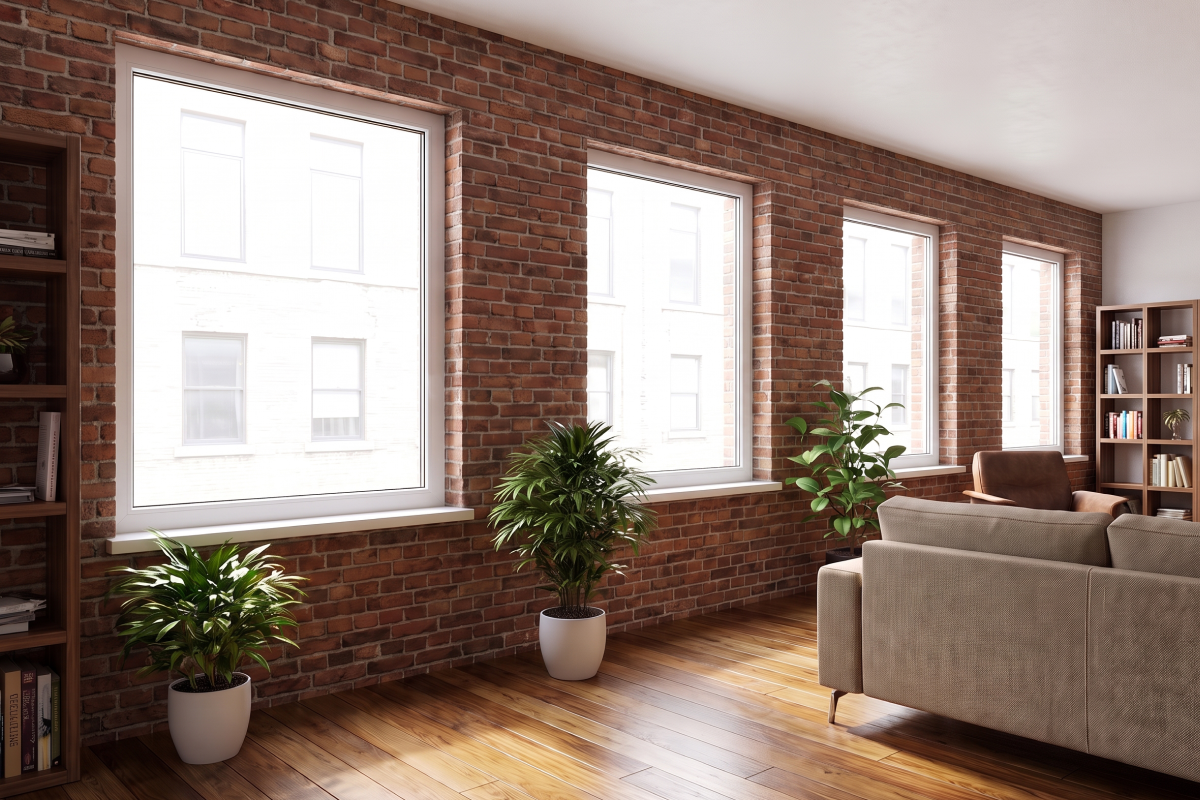

Глухая створка: особенности и применение

Глухие секции представляют собой неподвижно зафиксированные в раме стеклопакеты, не имеющие механизмов открывания и поворотной фурнитуры. За счет отсутствия дополнительных пластиковых элементов обвязки и петельных узлов такие конструкции пропускают значительно больше солнечного света. Кроме того, герметичность глухих участков близка к абсолютной, так как здесь исключен износ уплотнительных контуров.

Себестоимость изготовления неподвижных элементов ощутимо ниже открывающихся аналогов. Отсутствие сложной запорной фурнитуры снижает итоговые цены на оконные блоки примерно на 30-40%. По этой причине в масштабных проектах остекления многоэтажных домов и коммерческих зданий архитекторы часто чередуют подвижные и глухие секции для оптимизации бюджета строительства.

Однако при выборе глухого типа важно учитывать вопросы безопасности и обслуживания. Вымыть глухое стекло снаружи выше второго этажа без привлечения промышленных альпинистов или спецтехники невозможно. Согласно требованиям строительной безопасности, установка необслуживаемых зафиксированных элементов допускается только на первых этажах или в блоках, где соседняя створка открывается и обеспечивает безопасный доступ ко всей поверхности внешней рамы.

В современных архитектурных концепциях глухие варианты часто комбинируют с балконной дверью. Если выход на лоджию оформлен в виде блока, где двери берут на себя функцию вентиляции, прилегающее окно целесообразно сделать полностью неподвижным. Это не только сэкономит средства, но и сделает помещение более светлым, сохранив его теплым.

В архитектурном дизайне глухое остекление ценят за эстетическую лаконичность и минимальную ширину видимой рамной окантовки. Отсутствие внешнего наплава открывающегося профиля визуально облегчает пластиковые окна, создавая ощущение сплошной стеклянной стены. Это особенно востребовано при проектировании современных коттеджей с панорамными проемами и выходом во внутренний двор.

Поворотно-откидные створки: универсальное решение

Наиболее востребованным и функциональным решением на современном рынке выступают поворотно-откидные механизмы. Их популярность обусловлена возможностью совмещать два режима эксплуатации с помощью одной управляющей ручки. Изменение положения ручки приводит в движение периметральную фурнитурную обвязку, меняя точки фиксации зацепов в ответных планках рамы.

В режиме поворота створка открывается полностью, что позволяет быстро проветрить помещение или вымыть наружную поверхность стекла. При повороте ручки вверх активируется откидной режим: верхняя часть полотна отходит от рамы под углом 10-15 градусов, удерживаясь специальными «ножницами». Это позволяет организовывать безопасный воздухообмен в холодное время года, исключая сильные сквозняки на уровне пола.

Дополнительным плюсом такой системы является функция щелевого микропроветривания. При повороте ручки на 45 градусов по диагонали между уплотнителем и рамой образуется зазор всего в 2-3 миллиметра. Это обеспечивает постоянный приток свежего воздуха без ощутимого выхолаживания комнаты, что особенно важно для детских спален и загородных домов с постоянным проживанием.

Важным дополнением к поворотно-откидным механизмам являются системы детской безопасности и защиты от взлома. Установка ручки с замком или специального детского замка (поворотно-откидного розетного блокиратора) позволяет фиксировать створку в режиме откидывания для вентиляции, блокируя при этом возможность полного распахивания полотна без ключа. Это гарантирует полную безопасность детей и домашних животных в многоэтажных домах.

Мнение эксперта:

«Современные поворотно-откидные комплекты рассчитаны на десятки тысяч циклов срабатывания. Однако их долговечность напрямую зависит от жесткости профильной системы. Если пластиковые рамы имеют недостаточное внутреннее армирование, со временем происходит провисание тяжелого стеклопакета, из-за чего фурнитура начинает заклинивать. Мы в Melke используем качественный профиль с армированием толщиной от 1,5 мм, что исключает деформацию конструкции».

Александр Макаров, директор Академии Melke

Как выбрать количество створок для окна

Определение количества секций и подвижных частей в оконном блоке — ключевой этап проектирования остекления. Главное правило гласит: ширина одной подвижной створки не должна превышать 900-1000 миллиметров, а ее площадь — 2,5 квадратных метра. Превышение этих габаритов создает чрезмерную статическую нагрузку на петли, что приводит к быстрому износу фурнитурных узлов и постоянным регулировкам.

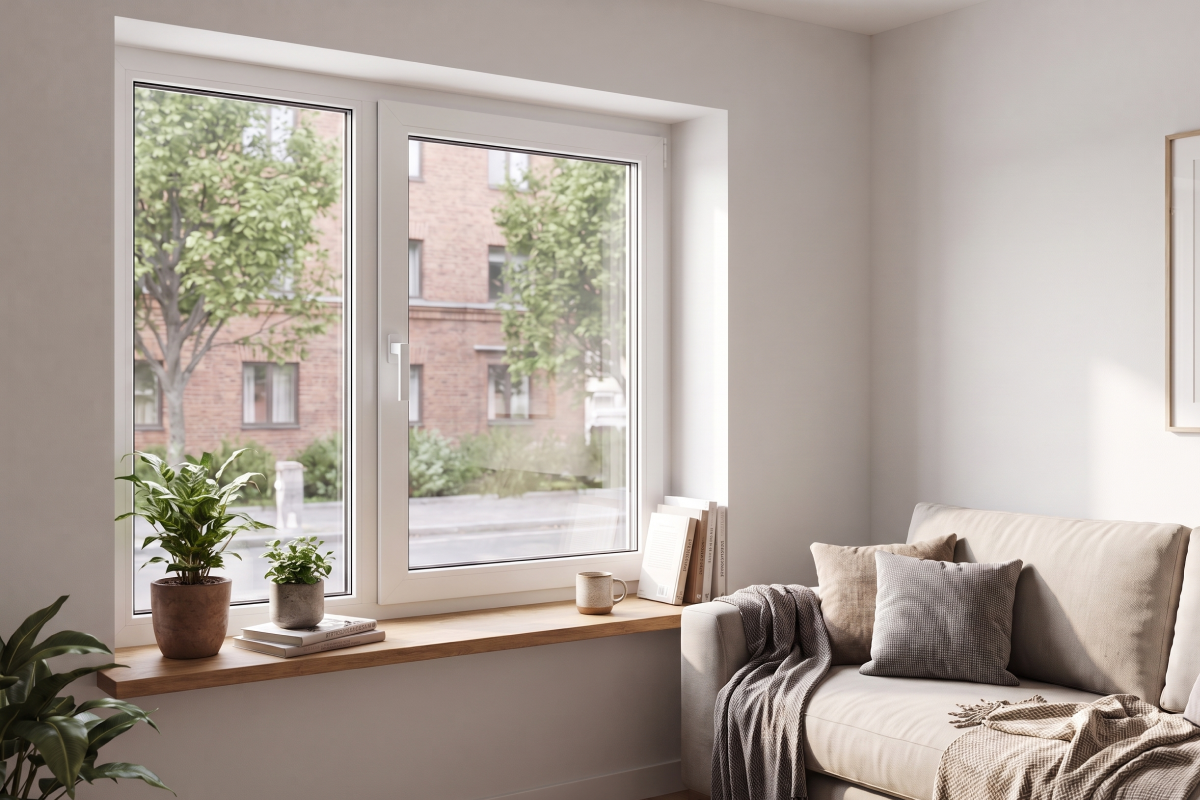

Для стандартных оконных проемов шириной до 1500 мм оптимально использовать двухстворчатые пластиковые конструкции. Как правило, одну секцию делают глухой, а вторую — поворотно-откидной. Подобная комбинация обеспечивает идеальный баланс между стоимостью, простотой ухода за внешним стеклом и удобством повседневного проветривания.

Если ширина проема составляет от 1500 до 2100 мм, рекомендуются трехстворчатые оконные блоки. В таких системах часто устанавливают подвижные боковые элементы, оставляя центральную часть неподвижной, либо делают одну центральную секцию поворотно-откидной, а боковые — глухими. Выбор конфигурации зависит от этажа, планировки и расположения мебели в комнате.

При выборе вариантов для обустройства балконов и лоджий следует учитывать допустимую нагрузку на плиту перекрытия. Тяжелые пластиковые системы с двухкамерными стеклопакетами требуют прочного парапета. Если требуется лишь защита от осадков и пыли, допускается использовать алюминиевые или легкие однокамерные деревянные переплеты с раздвижными секциями.

Особенности монтажа

Грамотная установка оконных блоков гарантирует сохранение теплотехнических и звукоизоляционных характеристик на весь период эксплуатации. Любые ошибки, допущенные во время монтажных работ, способны свести на нет преимущества даже самой дорогой профильной системы. По этой причине монтаж должен выполняться в строгом соответствии с требованиями строительных регламентов.

Первым этапом монтажных работ является подготовка строительного проема. Поверхность очищается от пыли, остатков старых материалов и грунтуется. Перед фиксацией несущей рамы подвижные створки обязательно снимаются с петель. Это необходимо для уменьшения веса блока и предотвращения случайных повреждений или перекосов профиля при закручивании анкерных болтов.

Коробка рамы выставляется по лазерному уровню в трех плоскостях с использованием опорных клиньев. Отклонение от вертикали не должно превышать 1,5 мм на один метр длины. После надежной фиксации каркаса анкерами выполняется трехслойный монтажный шов: с внешней стороны прокладывается паропроницаемая лента (ПСУЛ), средний слой заполняется монтажной пеной, а изнутри шов закрывается пароизоляционной лентой.

Завершающим шагом становится обратная навеска створок, установка стеклопакетов и финальная регулировка фурнитуры. Мастер проверяет прижим запорных цапф по всему периметру, ход ручки и плавность движения при открывании. Качественно смонтированные двери и окна не должны самопроизвольно распахиваться или закрываться из любого положения.

Особое внимание при монтаже уделяется правильному распределению фальцевых вкладышей и подкладок под стеклопакет. Неправильная расклинка стекла внутри створочного переплета приводит к геометрическому перекосу прямоугольной конструкции под собственным весом. Профессиональная установка подразумевает точное позиционирование рихтовочных пластин, обеспечивающее равномерную передачу нагрузки на петлевые узлы рамы.

Совет от специалиста Melke:

«При самостоятельной приемке работ после монтажа обратите внимание на геометрию диагоналей. Разница между диагоналями установленной рамы не должна превышать 2 миллиметра. Если установка выполнена с перекосом, створка неизбежно станет задевать ответные планки, а постоянный ремонт и регулировка приведут к быстрому истиранию уплотнителей».

Александр Макаров, директор Академии Melke

Главное: Выбор конфигурации створок должен базироваться на назначении помещения, правилах безопасности и бюджете. Сочетание глухих и поворотно-откидных секций позволяет оптимизировать цены без потери функциональности. Качественный профиль, надежная фурнитура и профессиональная установка гарантируют, что ваши пластиковые окна сохранят тепло помещения и свой безупречный вид на долгие годы.

Часто задаваемые вопросы

Можно ли переделать глухую створку в открывающуюся без замены всего окна?

Да, такой ремонт возможен. Для этого специалисты демонтируют стеклопакет и штапики из рамы, измеряют внутренний свет проема и изготавливают новую открывающуюся створку из аналогичного профиля. Затем на раму устанавливают петли, навешивают полотно и монтируют фурнитурный комплект. При этом переделка не требует демонтажа внешней коробки и повреждения отделки откосов.

Какая максимальная ширина может быть у поворотно-откидной створки?

Рекомендуемая максимальная ширина для стандартных оконных систем составляет 900-1000 мм. При большей ширине вес застекленного переплета со временем приводит к провисанию и повышенному износу петлевых узлов. Если проем слишком широк, лучше разбить его на две части или использовать усиленный профиль с тяжелой фурнитурой.

В чем разница между холодным и теплым остеклением балконов?

Холодное остекление выполняется с использованием легких алюминиевых профилей с раздвижными элементами. Оно защищает пространство балконов и лоджий от ветра и осадков, но не сохраняет тепло зимой. Теплое остекление предполагает пластиковые многокамерные конструкции с двухкамерными стеклопакетами, что позволяет объединить площадь лоджий с жилой комнатой.

Как часто нужно обслуживать оконную фурнитуру и уплотнители?

Профилактические работы рекомендуется проводить дважды в год — весной и осенью. Створочный механизм и трущиеся элементы фурнитуры следует очищать от пыли и смазывать машинным маслом или силиконовым спреем. Резиновые уплотнители по периметру рамы также нужно промывать и обрабатывать силиконовой смазкой для сохранения эластичности.
